墙面顶棚变形缝内容与图片

发布时间:2018-10-31 09:06:58 发布者:华安润成变形缝

 一、变形缝装置构造类型


内墙、顶棚变形缝按照图纸设计要求采用双列嵌平型:由铝合金基座、铝合金中心板、不锈钢滑杆和橡胶条组成,适用缝宽50~450mm。双列嵌平型的铝合金中心板是凹槽形的,槽内可嵌入石材、地砖、地毯等装饰材料,适用于干净度要求的楼地面。

吊顶采用抗震型:基本上分为两类。外墙和屋面的抗震型变形缝装置由铝合金基座、中心盖板、滑杆及抗震弹簧、橡胶条组成。适用缝宽50~450mm。当地震发生时,带有抗震弹簧装置的滑杆受力后变形,可使中心盖板沿基座的边框上升,以保护变形缝两侧建筑结构不受损坏。当受力消除后,中心盖板会自动恢复原状态。它可以承受多方向的变位,具有接缝平整、装饰效果好等特点。部分单列弹性橡胶条组成的楼地面变形缝装置只适用于缝宽50~100mm。
二、材料及技术要求

铝合金型材及铝板:采用牌号为6063-T5及6061-T6的型材,执行GB/T3880和GB/T5237-2000标准。

橡胶条:采用美国AES生产的Santoprene热塑性橡胶条。伸缩处的硬度为50°,插入铝槽处的硬度为87°,除单列平型与双列前平型的橡胶条颜色可与地面装饰材料相配外,其余橡胶条均为黑色。

橡胶条执行如下没过标准:硬度符合ASTMD 2240

                        比重符合ADTM 792

                        拉伸强度、伸长率符合ASTTMD 412

                        压缩变形符合ASTM 395

                        热老化符合150C*168小时
三、施工安装

在安装之前应认真检验槽口是否符合产品安装的厚度,多余部分应凿去,缺损部分应修补。当修补部分的厚度≥50mm时,需植筋加固,确保槽口的坚固和平直度。

安装施工时,以变形缝的中心为基点,根据所选用的型号,按图集要求向两侧放样,用膨胀螺栓固定铝合金基座之前应先安装止水带和阻火带。在安装止水带时需在铝合金基座、止水带和混凝土主体结构之间分别粉刷防水基层胶。

金属盖板型变形缝装置中的不锈钢滑杆间距为500mm。

金属胀锚螺栓埋入结构层的最小深度为40mm,塑料胀锚栓埋入结构层的最小深度为45mm。

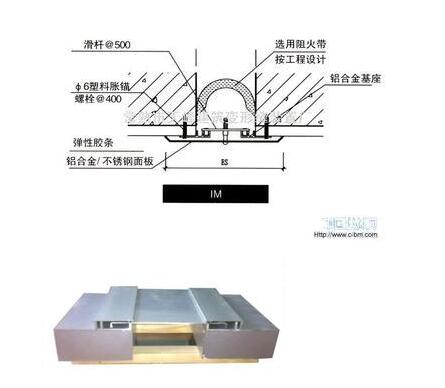

安装效果
