14J936建筑变形缝标准图集

发布时间:2019-10-09 14:56:50 发布者:华安润成变形缝

       14J936《变形缝建筑构造》国家建筑标准设计图集,适用于抗震设防烈度小于等于9度地区新建、改建、扩建的民用与工业建筑工程露明部位的建筑变形缝,适用缝宽为25mm~500mm。
本图集是对原国标参考图集04CJ01-1、04CJ01-2、04CJ01-3的提升编制,本图集共编入建筑变形缝常用的A、B、C、D四个系列变形缝装置的构造详图及选用规格表,每个系列按使用部位分为:楼面变形缝、内墙和顶棚变形缝、吊顶变形缝、外墙变形缝和屋面(包括停车屋面)变形缝装置;按使用形式分为:平面型变形缝、转角型变形缝装置;按构造特征分为:盖板型变形缝、卡锁型变形缝、嵌平型变形缝装置;为满足特殊使用功能的要求编入了防震型变形缝、承重型变形缝装置等。
变形缝装置根据工程需要加配阻火带和止水带,可达到防火和防水的要求。图中规格表可供设计人员根据实际工程需要直接选用、施工人员照图施工。
本图集所编内容较全面,总说明中对建筑变形缝、建筑变形缝装置的选用要点、适用范围、构造特征、材料和施工要求等进行了图文并茂的详细论述。本图集采用分系列编排的形式,方便使用者配套选用。

目录

目录 1

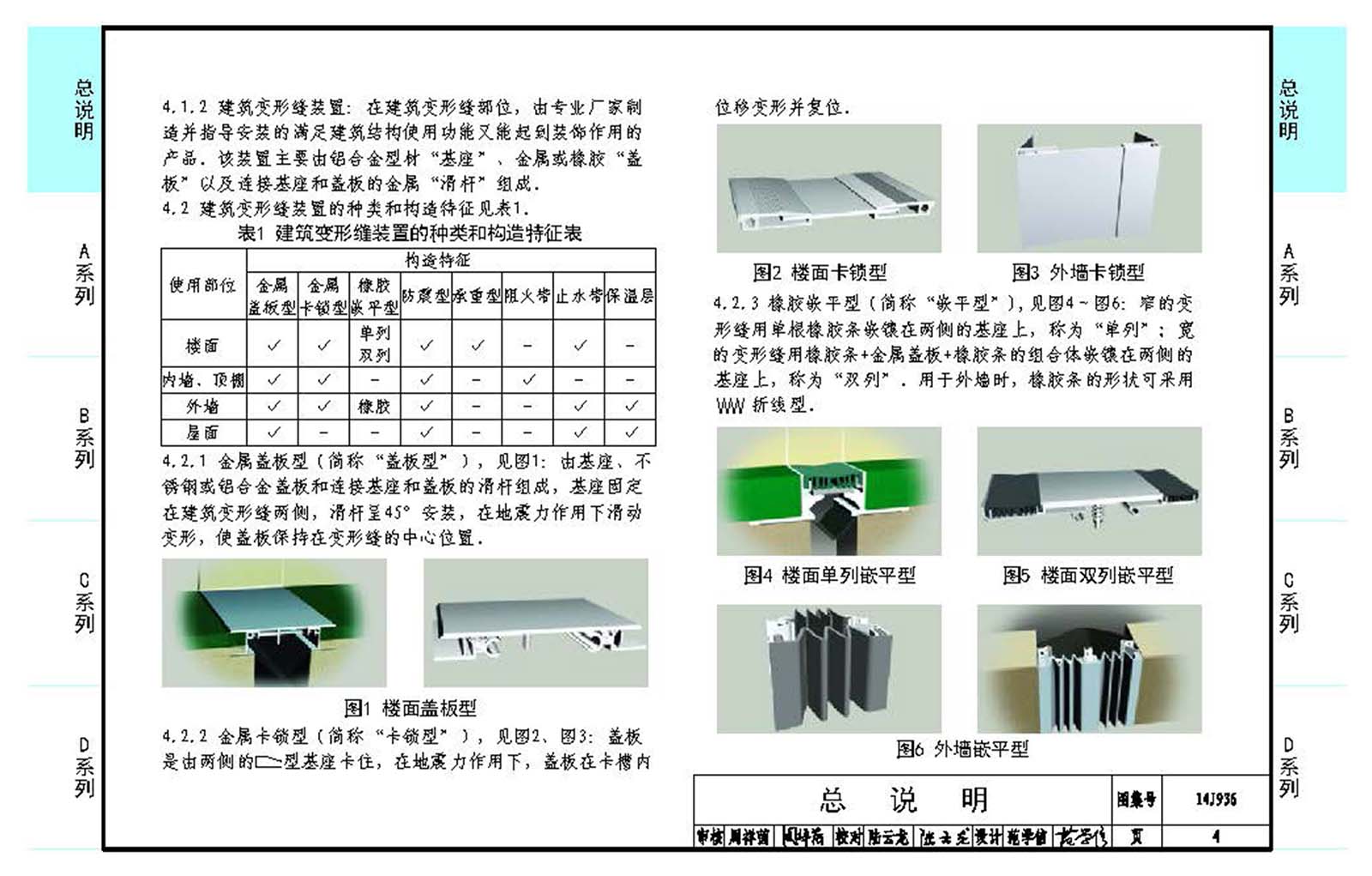

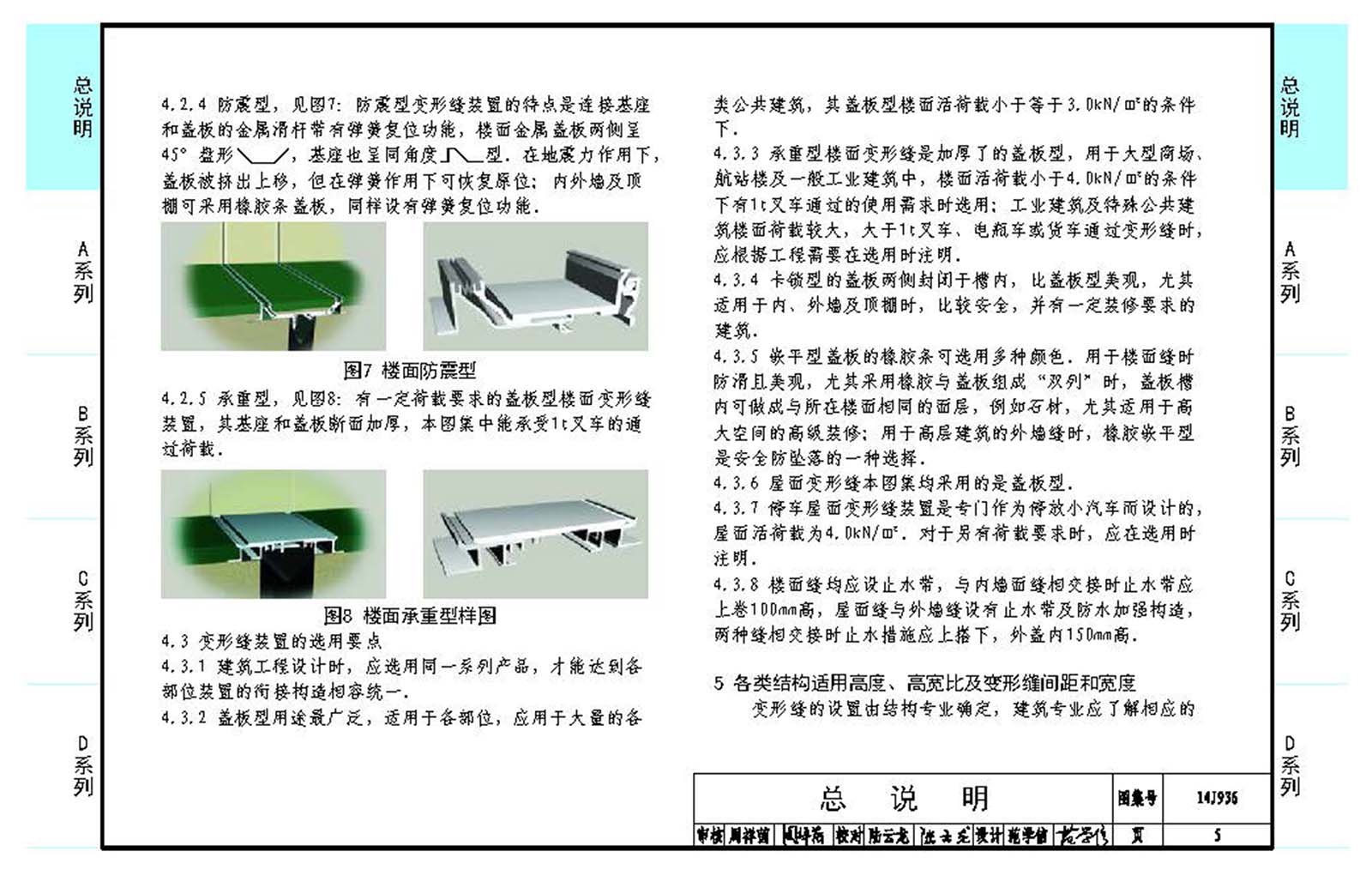

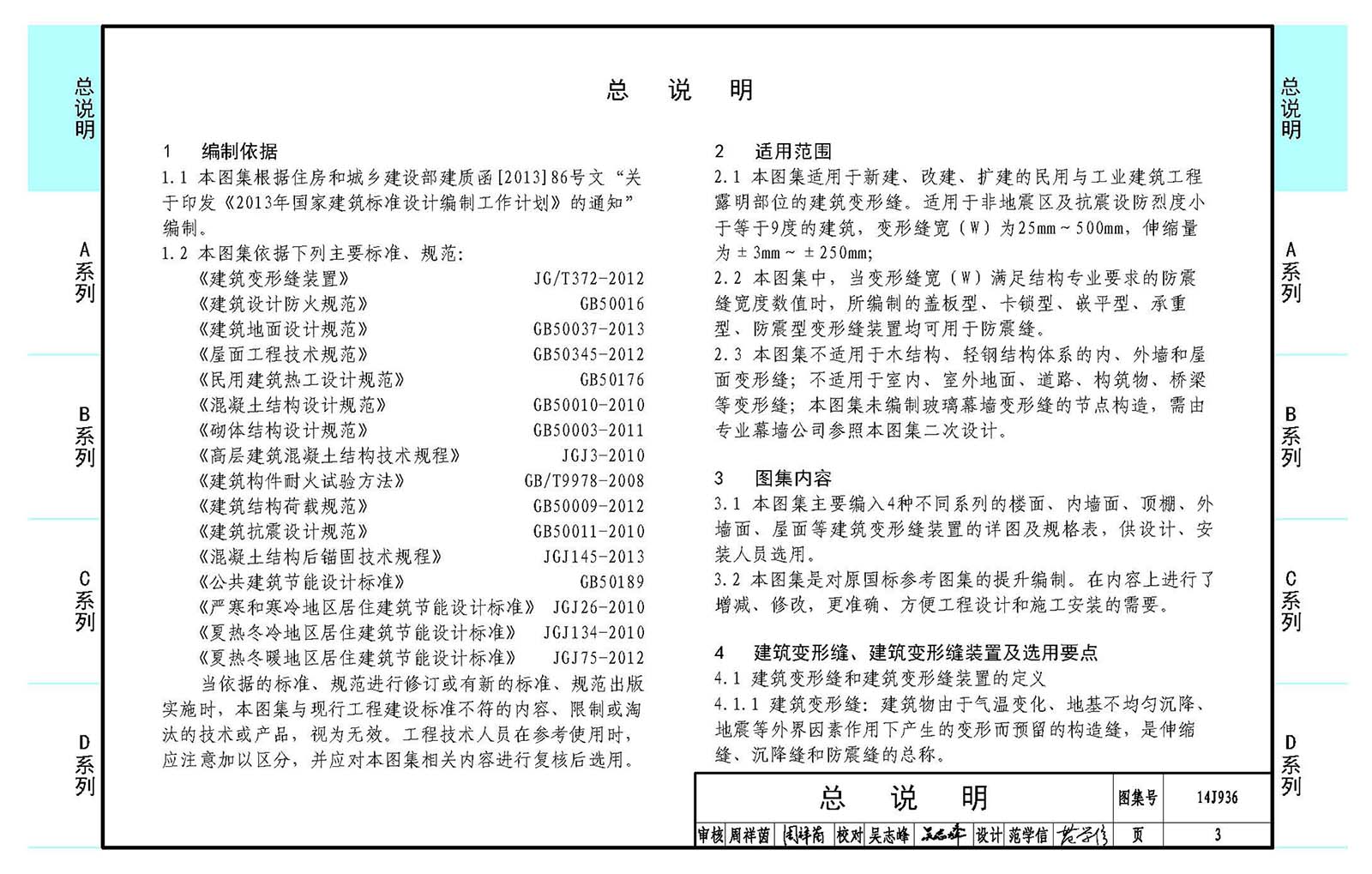

总说明 3

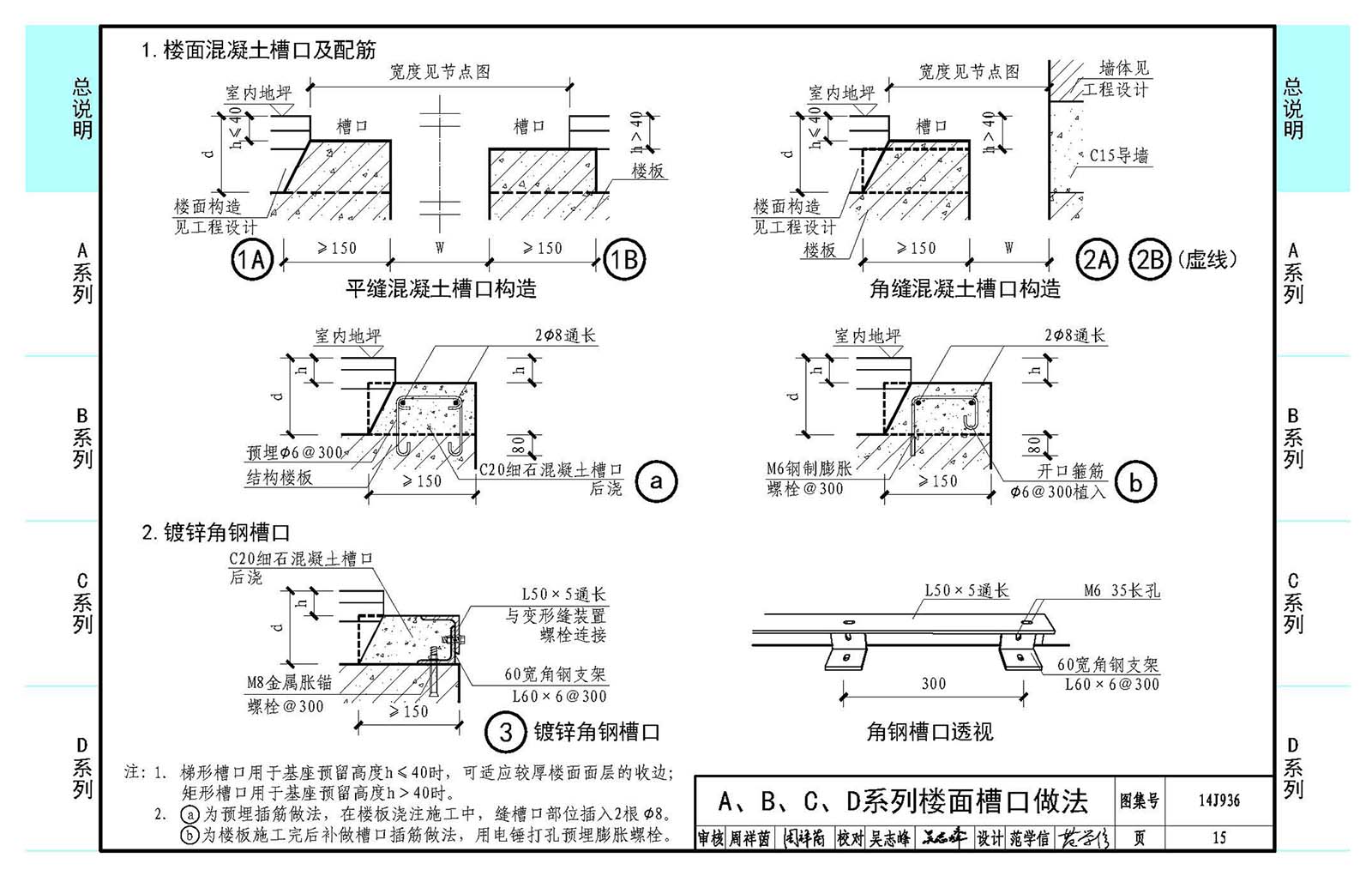

A、B、C、D系列楼面槽口做法 15
屋面变形缝透视图 16
A系列变形缝

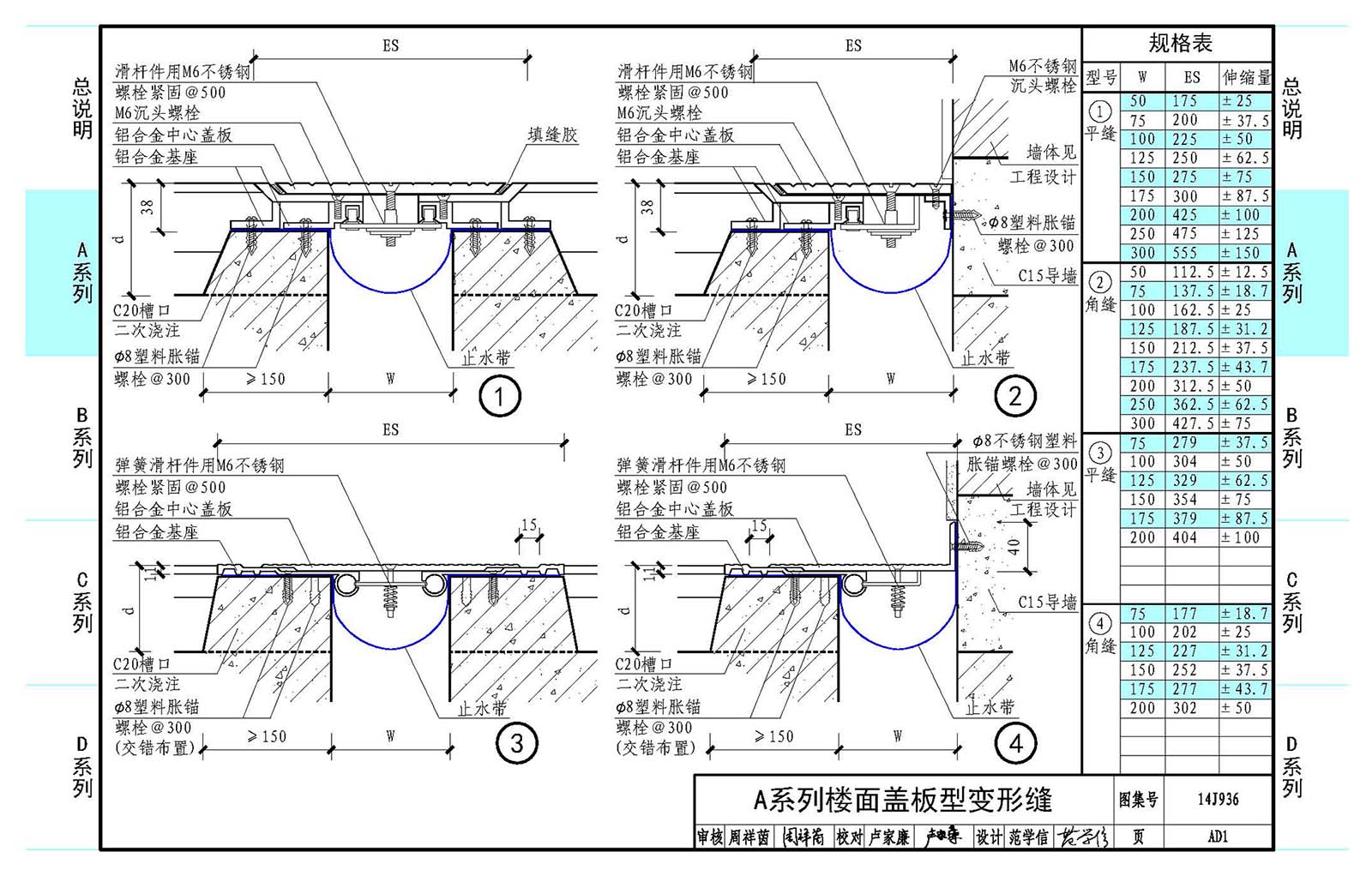

A系列楼面盖板型变形缝 AD1
A系列楼面承重型变形缝 AD3
A系列楼面卡锁型变形缝 AD4
A系列楼面盖板型、防震型变形缝 AD5
A系列楼面防震型变形缝 AD6
A系列楼面嵌平型变形缝 AD8
A系列内墙面、顶棚盖板型变形缝 AN1
A系列内墙面、顶棚盖板型、卡锁型变形缝 AN2
A系列吊顶嵌平型变形缝 AN3
A系列吊顶卡锁型、盖板型变形缝 AN4
A系列外墙盖板型变形缝 AQ1
A系列外墙嵌平型变形缝 AQ2
A系列外墙盖板型、防震型变形缝 AQ5
A系列屋面盖板型变形缝 AW1
A系列屋面防震型变形缝 AW2
A系列停车屋面变形缝 AW4
B系列变形缝
B系列楼面盖板型变形缝 BD1
B系列楼面盖板型、嵌平型变形缝 BD3

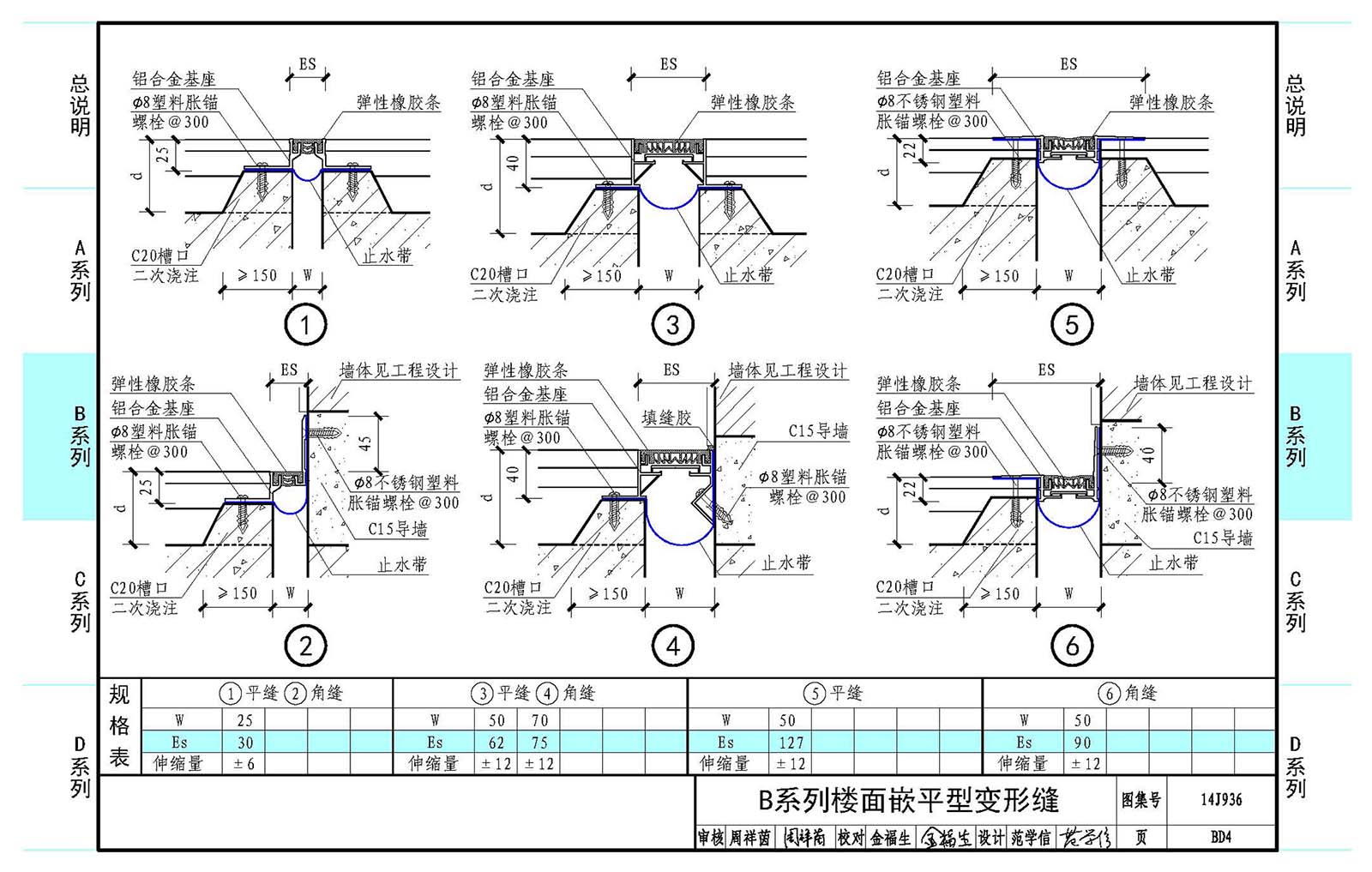

B系列楼面嵌平型变形缝 BD4
B系列楼面卡锁型变形缝 BD6
B系列楼面承重型、防震型变形缝 BD7
B系列楼面防震型变形缝 BD8
B系列楼面承重型变形缝 BD9
B系列内墙面、顶棚盖板型变形缝 BN1
B系列内墙面、顶棚嵌平型变形缝 BN3
B系列内墙面、顶棚卡锁型变形缝 BN4
B系列外墙盖板型变形缝 BQ1
B系列外墙卡锁型变形缝 BQ3
B系列外墙嵌平型变形缝 BQ5
B系列屋面盖板型变形缝 BW1
B系列停车屋面变形缝 BW5
C系列变形缝
C系列楼面盖板型变形缝 CD1
C系列楼面卡锁型变形缝 CD3
C系列楼面嵌平型变形缝 CD4
C系列楼面嵌平防震型变形缝 CD6
C系列楼面防震型变形缝 CD7
C系列楼面承重型变形缝 CD9
C系列内墙面、顶棚盖板型变形缝 CN1

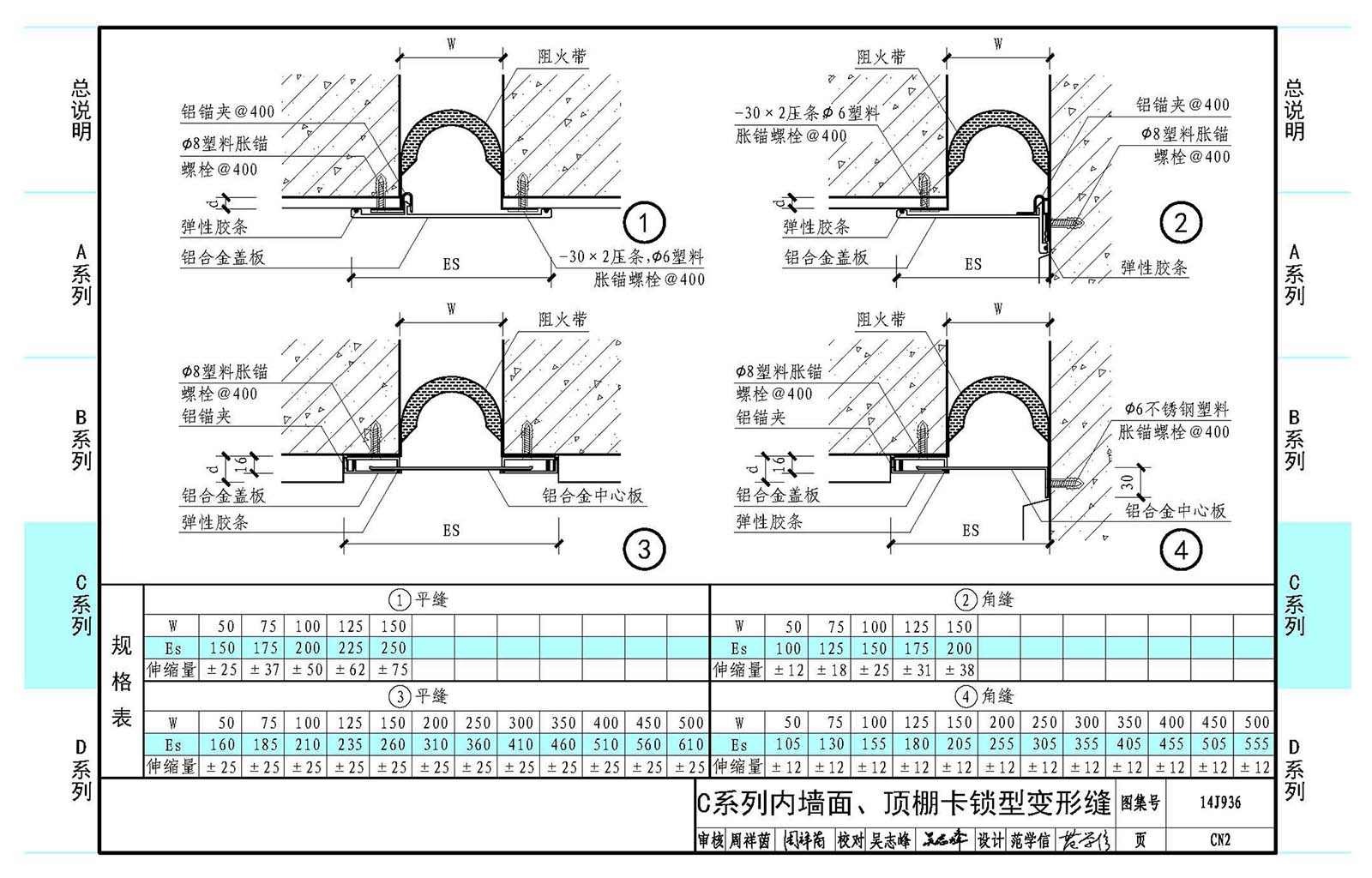

C系列内墙面、顶棚卡锁型变形缝 CN2
C系列吊顶盖板型、卡锁型变形缝 CN3
C系列外墙盖板型变形缝 CQ1
C系列外墙盖板防震型变形缝 CQ2
C系列外墙嵌平型变形缝 CQ3
C系列外墙嵌平防震型变形缝 CQ5
C系列外墙卡锁型变形缝 CQ7
C系列屋面盖板型变形缝 CW1
C系列屋面防震型变形缝 CW2
C系列停车屋面变形缝 CW3
D系列变形缝
D系列楼面盖板型变形缝 DD1
D系列楼面盖板型、嵌平型变形缝 DD3
D系列楼面卡锁型变形缝 DD4
D系列楼面嵌平防震型变形缝 DD5
D系列楼面防震型变形缝 DD6
D系列内墙面、顶棚盖板型、卡锁型变形缝 DN1
D系列吊顶盖板型、卡锁型变形缝 DN2
D系列外墙盖板防震型变形缝 DQ1
D系列外墙卡锁型变形缝 DQ2
D系列外墙嵌平型变形缝 DQ3
D系列外墙嵌平防震型变形缝 DQ5

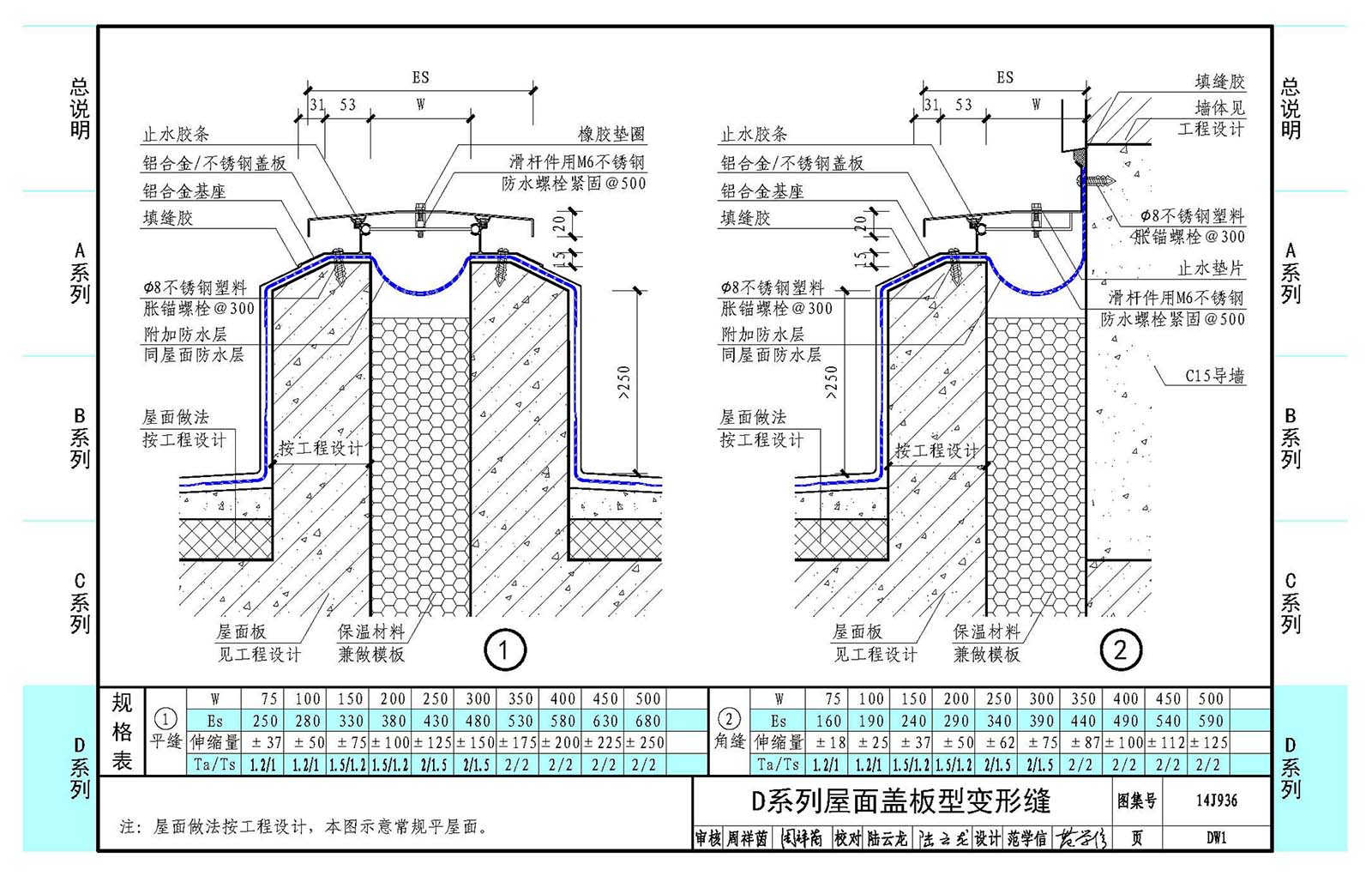

D系列屋面盖板型变形缝 DW1
D系列停车屋面变形缝 DW2

相关技术资料

点击浏览14J936《变形缝建筑构造》国家建筑标准设计图集

样张
